以下是基于LDS工艺实现三维曲面天线以适应智能终端紧凑空间的完整技术解析配资台平台官网，涵盖原理、设计挑战、材料选择、参数优化及性能验证等核心维度：
一、LDS工艺原理与三维曲面天线的适配性1、 工艺原理LDS通过三个阶段实现三维电路成型：
注塑成型：使用含有机金属添加剂（如铜铬氧化物）的特种塑料（如LCP、PA6/6T）注塑为三维基体。
激光活化：激光（Nd:YAG或紫外激光）按CAD路径扫描，使添加剂分解并暴露金属原子，形成微米级“种子层”（精度达±10μm）。
化学镀金属化：在活化区域沉积5–10μm铜/镍/金层，实现导电电路。
2、 对三维曲面天线的核心优势空间利用率最大化：

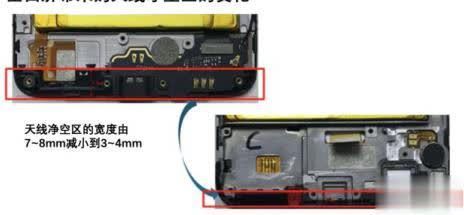

直接将天线集成于外壳或支架，节省传统PCB占用的30%空间，适应净空区仅3–4mm的全面屏设计（传统需7–8mm）。
共形设计能力：
支持任意曲率（如手机弧形边框、可穿戴设备曲面）的天线布局，实现传统平面天线无法达到的辐射方向优化。
电性能提升：
缩短馈电路径，降低阻抗失配（VSWR<2），效率>30%（实测最高91.5%），带宽提升至17–40%。

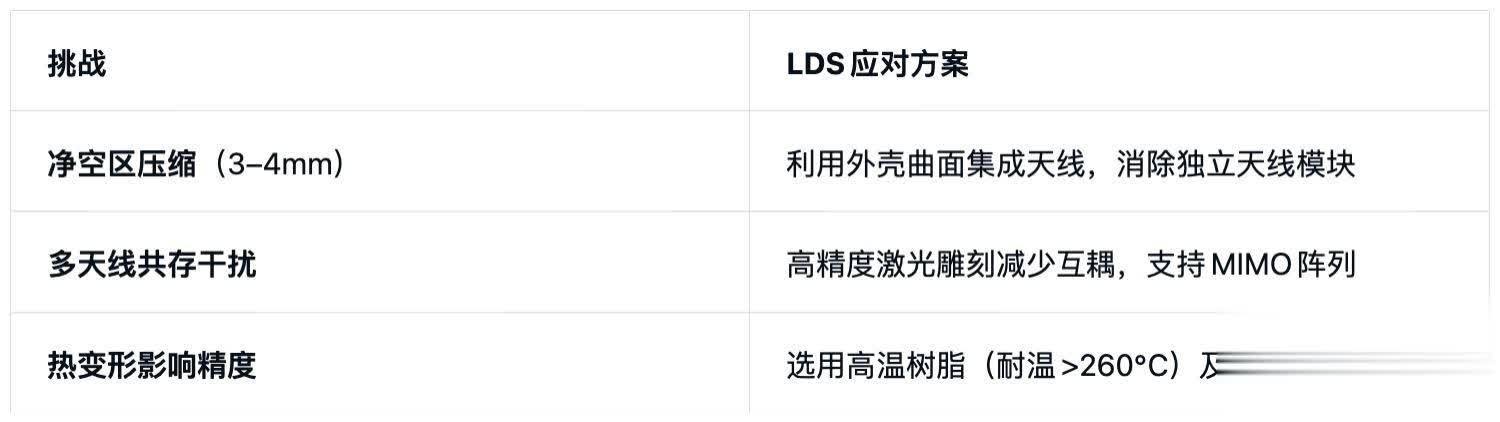

仿真驱动设计：
采用3D电磁仿真（如HFSS）优化曲面电流分布，结合机械应力分析确保形变<0.1mm。
集成化制造：
在单次注塑中集成天线支架与结构件，减少装配误差（公差±0.05mm）。

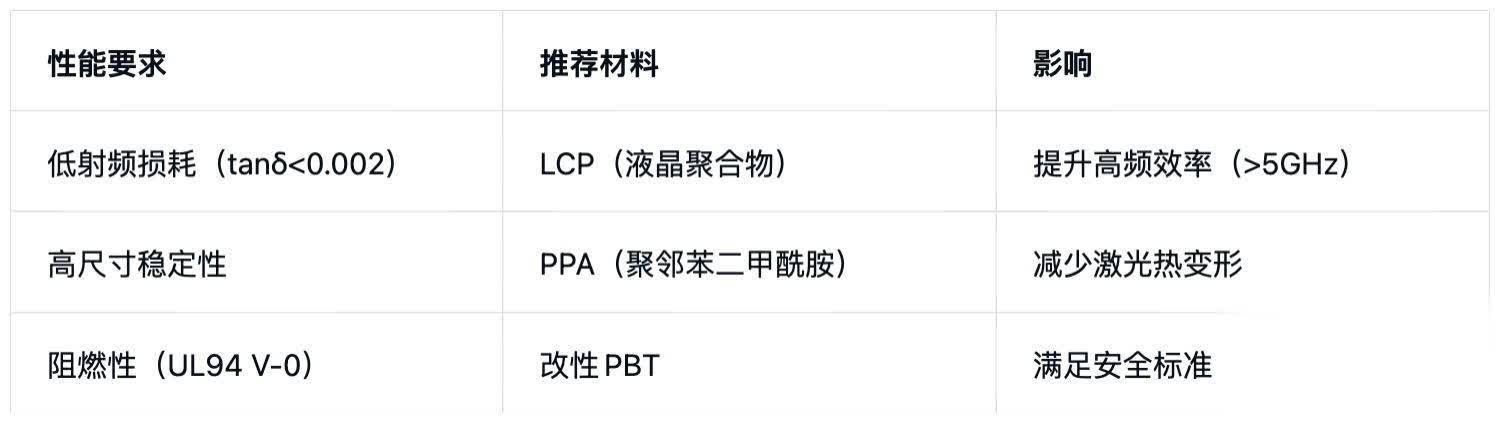

三、材料选择与工艺参数优化1、 LDS树脂关键指标
关键参数关联性：
优化方法：
正交试验：确定功率（30W）、速度（1750mm/s）、离焦量（3mm）最优组合。
AI辅助优化：BP神经网络+遗传算法平衡效率与能耗（如功率3.0kW时效率峰值）。

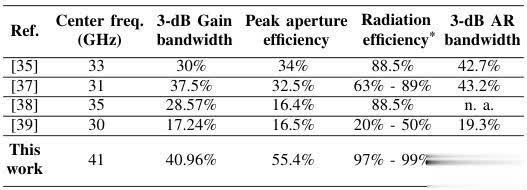

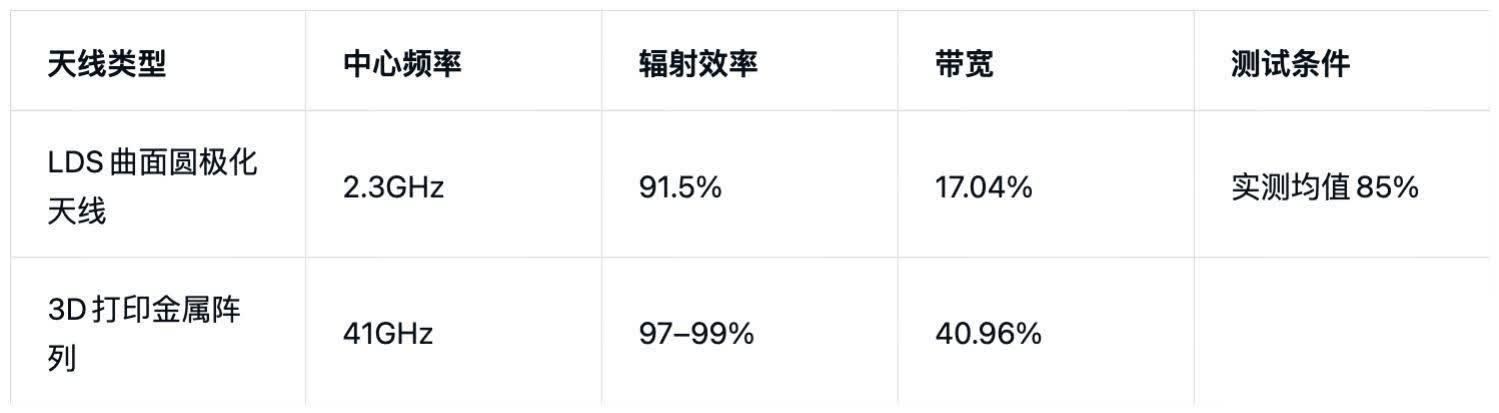

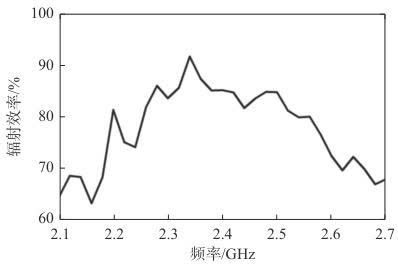

四、性能验证与实测数据1、 辐射效率与带宽
温度循环测试（-40℃sim85℃）：效率波动<3%（PA6T树脂基体）。
机械振动：10G加速度下无金属层脱落（高冲击强度树脂）。
五、应用案例与未来趋势1、 成功案例消费电子：
华为Mate 30：金属中框+LDS多频天线，支持5G Sub-6GHz。
助听器：曲面贴合耳道，体积缩小50%。
汽车电子：
后视镜集成GPS天线，重量减轻30%。
2、 技术演进方向5G/6G高频拓展：
开发低损耗LCP材料（介电常数3.0±0.1）支持毫米波。
混合制造技术：
LDS+LRP（激光重构印刷）提升银浆电路精度。
结论LDS工艺通过三维共形设计、高精度激光活化及特种材料应用，成为解决智能终端空间约束的理想方案。未来需进一步优化高频材料体系（如纳米改性树脂）及AI驱动工艺控制配资台平台官网，以满足6G时代更高集成度需求。
